Caractéristique • Calibre mécanique
• Mécanisme de bi-répétition Heures Quarts Minutes permettant la sonnerie de deux fuseaux horaire
• Trois timbres cathédrales permettant d'avoir un son différent pour les heures, en fonction du fuseau horaire sonné.
• Deux fuseaux horaires rétrogrades sur 120°, les heures "Home Time" (HT) à 3H et les heures "Greenwich mean Time" (GMT) à 9H
• Phase de lune à 12h
• Mécanisme permettant d'avoir une étoile filante passant toutes les 6 minutes sur la lune en quelques secondes
• Indication des minutes au centre
• Grande date à 6h

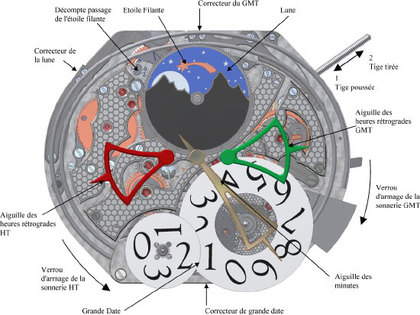

Description du calibre Ce calibre indique les heures pour deux fuseaux horaires, les heures du premier fuseau (Home Time) sont indiqué par une aiguille rétrograde sur la gauche (9H) tandis que les heures du second fuseau (Greenwitch Mean Time) sont indiqué par une seconde aiguille rétrograde sur la droite (3H) du calibre. Les minutes sont indiquées par le biais d'une aiguille au centre. Le second fuseau (GMT) est réglable en actionnant le correcteur du GMT. Chaque pression sur celui-ci fait avancer d'une heure l'affichage du fuseau GMT. La date est affichée dans un guichet à 6H grâce à deux disques portant respectivement les unités et les dizaines. On peut corriger la date en actionnant le correcteur de la grande date. Chaque pression fait avancer la date d'un jour. La répétition minutes a comme particularité de pouvoir sonner l'heure, les quarts et les minutes de chacun de deux fuseaux horaires à la demande. L'activation de la sonnerie est réalisée en armant le verrou d'armage correspondant au fuseau désiré. Chacune des deux sonneries se fait grâce à deux marteaux (heure et minutes) frappant sur deux timbres cathédrales. Ceux-ci ont la particularité de faire deux fois le tour du mouvement dans le but de donner un son plus grave et une meilleure résonnance. Un marteau sonne les heures (le marteau est différent selon le fuseau choisit le son des heures diffère en fonction du fuseau choisit)
Un marteau sonne les minutes (son différent des deux autres mais identique pour les deux fuseaux)
L'alternance du marteaux des heures et de celui des minutes permet d'indiquer les quarts.
Exemple: de sonnerie pour 09h18 sur fuseau HT: Le marteau des heures frappera 9 fois le timbre des heures HT
Pour les quarts, les 2 marteaux frapperont les timbres correspondants 1 seule fois en alternance pour indiquer un seul quart et pour terminer, le marteau des minutes frappera 3 fois le timbre associé pour indiquer les 3 minutes restantes…
Exemple: de sonnerie pour 09h18 sur fuseau GMT: Le marteau des heures frappera 9 fois le timbre des heures GMT
Pour les quarts, les 2 marteaux frapperont les timbres correspondants 1 seule fois en alternance pour indiquer un seul quart et pour terminer, le marteau des minutes frappera 3 fois le timbre associé pour indiquer les 3 minutes restantes…
Important : Ne jamais effectuer la mise à l'heure (couronne en position tirée) lorsque la répétition minutes sonne, sous peine d'altérer le mouvement. Réglage de la montre : La couronne de remontoir à 2 positions :
1. Position poussée = position normale pour porter la montre
Le remontage du barillet du mouvement s'effectue en tournant la tige de remontoir (en position poussée 1) dans le sens horaire. La réserve de marche est d'environ 50 heures. Ne pas forcer sur la couronne lorsque vous sentez une légère résistance, cela veut dire que le mouvement est remonté au maximum. 2. Position tirée = réglage de l'heure.
Tirez la couronne de remontoir complètement et tournez-là dans le sens horaire jusqu'à afficher l'heure désirée. N'omettez pas ensuite de repousser la couronne (position 1) contre le boîtier. Le correcteur de grande date permet d'avancer la date d'un jour à chaque pression.
Lors des mois à moins de 31 jours il faut corriger la date manuellement.
Attention : Si on corrige la date dans les deux heures précédent minuit le passage de la date risque de ne pas se faire ce jour là.
Données Techniques : FREQUENCE D'OSCILLATION DU BALANCIER : 2.5 Hz (18'000 Alt/h)
RESERVE DE MARCHE MOUVEMENT : 50 heures
NOMBRE DE COMPOSANTS : 666 Composants
NOMBRE DE RUBIS : 66 rubis
LARGEUR MODULE : 18 lignes
Ø D'EMBOITAGE : 27.6 mm
HAUTEUR TOTAL (avec aiguillage) : 12.1 mm
Innovations techniques : Les deux brevets suivants protègent le mécanisme du calibre DC288 :
EP 1 770 453 Pièce d'horlogerie comportant un mécanisme de double sonnerie

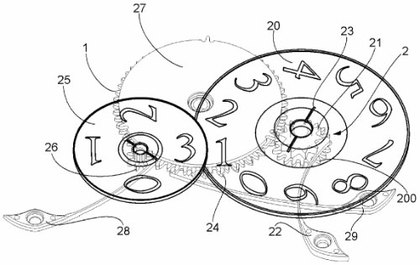

EP 05 112645.6 Engrenage pour mouvement horloger comportant un tel engrenage et, roue destinée à équiper un tel engrenage La présente invention concerne un engrenage pour mouvement de pièce d'horlogerie comportant une roue menante et une roue menée dentées susceptible d'engrener l'une et l'autre par leur dentures respectives. La roue menante comporte au moins un premier secteur denté, d'entrainement, définissant sa denture et au moins un deuxième secteur non denté, de positionnement, agencé à un niveau constant intermédiaire en référence à la hauteur de la denture. Par ailleurs, la roue menée comprend au moins une première dent tronquée pour présenter une forme sensiblement complémentaire de celle du secteur de positionnement lorsqu'elle est disposée en regard de ce dernier. L'engrenage est en outre caractérisé par le fait que la denture respectives des roues menante et menée sont agencées et nombrées de telle manière que, lorsque le secteur non denté est disposé en regard de la roue menée, la première dent tronquée de cette dernière lui fait face. Grace à ces caractéristiques, la dent tronquée de la roue menée permet une rotation de la roue menante sans que la première ne soit entrainée pendant que le secteur de positionnement se déplace en regard de cette dernière. En outre, le fait que la portion libre de la dent tronquée n'est pas pointue, comme la tête d'une dent conventionnelle, permet de limiter les contraintes mécaniques qu'elle est susceptible de subir en cas de choc et donc les risque de dommage.
